本文所述的适合W断块的驱油用两性／阴离子复配黏弹性体系既在一定程度上弥补了阴离子表面活性剂不耐盐的缺陷，又减少了造价较高的两性表面活性剂的用量；既能达到低界面张力而起到普通驱油用表面活性剂的作用，又可以起到驱油用低分子聚合物的流度控制作用，从而有效提高低渗透油层的采收率，具有很大的实际价值与应用潜力。

本文采用长链酰胺甜菜碱（两性表面活性剂）与芥酸钠（阴离子表面活性剂）复配，依据Rubi-ngh规则溶液理论计算了其相互作用参数βm，结合ESEM表征的微观形貌，对其表观黏度与降低界（表）面张力的室内性能做了评价。

表面张力测试

参照GB／T 11276—2007国家标准，用榴莲视频APP下载最新版本测试室温下（25℃）不同质量分数VES J的表面张力。

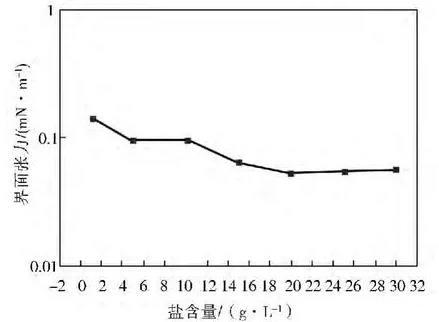

不同含盐量对表面活性剂界面张力的影响

结论：

a.当长链酰胺基甜菜碱与芥酸钠以3∶7比例复配时二者能产生较好的协同效应，相互作用参数βm＜0，CMCm低至2.45×10-4mol／L。

b.黏浓曲线体现出VES J良好的增黏特性，且在质量分数为0.02%时可使与W断块原油间油水界面张力降至10-2数量级；一定质量分数的无机盐对黏弹性表面活性剂VES J的黏度特性产生积极影响，且体系可在矿化度30g／L时达到10-2数量级的界面张力，体现了复配体系良好的耐盐特性；90℃较25℃黏度保留率达到74.6%，W地层温度（65℃）有利于发挥体系降低油水界面张力能力。

c.通过ESEM观测到无机盐可使VES J的网络结构的物理交联点增多，结构较无盐时致密，网络结构明显，进而体现出黏性特征。

d.在65℃条件下老化120d后黏度保留率在70%以上，界面张力90d后仍能达到10-1数量级。显示出较好的老化特性，有很强的实际意义。
