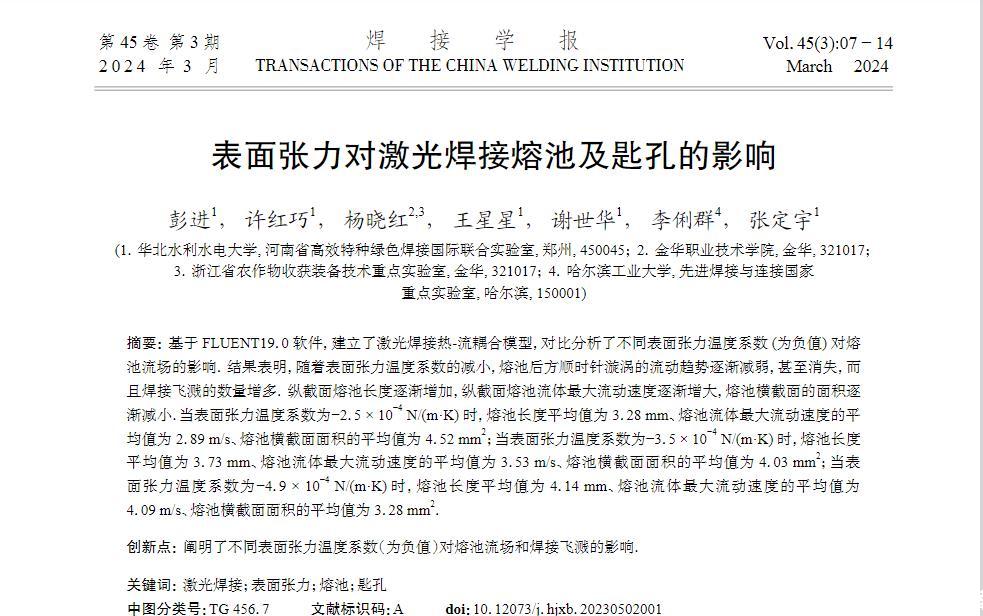

基于FLUENT19.0软件，建立了激光焊接热-流耦合模型，对比分析了不同表面张力温度系数(为负值)对熔池流场的影响。

结果表明，随着表面张力温度系数的减小，熔池后方顺时针漩涡的流动趋势逐渐减弱，甚至消失，而且焊接飞溅的数量增多.纵截面熔池长度逐渐增加，纵截面熔池流体最大流动速度逐渐增大，熔池横截面的面积逐渐减小。当表面张力温度系数为-2.5×10-4N/(m·K)时，熔池长度平均值为3.28 mm、熔池流体最大流动速度的平均值为2.89 m/s、熔池横截面面积的平均值为4.52 mm2;当表面张力温度系数为-3.5×10-4N/(m·K)时，熔池长度平均值为3.73 mm、熔池流体最大流动速度的平均值为3.53 m/s、熔池横截面面积的平均值为4.03 mm2;当表面张力温度系数为-4.9×10-4N/(m·K)时，熔池长度平均值为4.14 mm、熔池流体最大流动速度的平均值为4.09 m/s、熔池横截面面积的平均值为3.28 mm2。
